重庆加气砖

联系我们

重庆凯能建材有限公司

座机:023-65788166

手机:13220336369/13808398095

网址:www.cqknjc.cn

地址:重庆市九龙坡区西彭镇宝华村

制作加气砌块对原材料有哪些要求,你都知道吗?

您当前的位置 : 首 页 > 资讯动态 > 行业资讯

制作加气砌块对原材料有哪些要求,你都知道吗?

2019-07-02

重庆加气砖是建筑行业中经常用到的一种材料,由于是在建筑中使用,所以对于加气砌块的质量要求是很严格的,制作加气砌块从原材料到加工要求都是非常严格的,下面我们先来了解一下制作加气砌块对于原材料的要求。

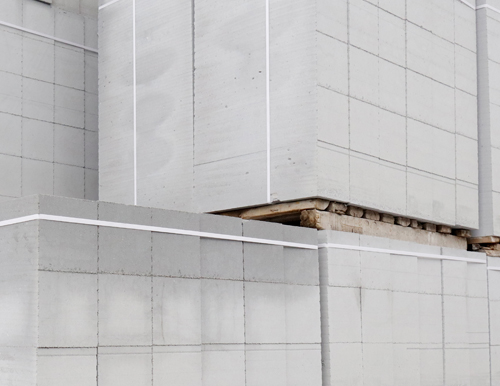

加气砌块

水泥是加气砌块制作过程中不可缺少的一种原材料,水泥水化时, 除了能生成大量的水化硅酸钙、水化铝酸钙等水化物外, 还能析出大量的Ca(OH)2。在蒸压条件下, 这些游离的Ca(OH)2与含硅材料中的SiO2和Al2O3作用, 以水热合成方式生成水化硅酸钙和水化铝酸钙。两种方式所产生的水化矿物质同时提高制品的强度。由于水泥中CaO的含量约为60%, 而其中只有20%左右经过水化析出游离的a(OH)2。因此, 从提高蒸压加气混凝土的强度来看, 采用石灰- 水泥混合钙质体系更为有利。

加气砖是现在建筑行业中比较受欢迎的一种建筑材料,深受开发商的喜爱,但我们在使用过程中加气砖会出现同列的现象,影响使用效果,那么导致加气砖同列现象的原因有哪些呢?

1.机械危害:主要有模底板四角模位没在同一水平,浇筑时加气块硬化脱模后底板被吊钩水平吊起,折损了胚体;或许在切开时翻转摇摆构成的胚体危害,处理这一通裂的主要方法一是:把模板底架从头校平,二是慎重操作,工作的胚体不得剧烈轰动;

2.配料不当:当硅钙反应的条件不具备时,高爆灰、石灰份额偏大、料浆分散度太小,粉煤灰烧失量太大,氧化镁含量过高、磷石膏用量太小等都会构成通裂。处理方法是,搞好质料化学分析,调整配料和技能,把过高和过小调和得适合,也可以用别的粘合剂与延缓剂。

3.蒸压不当:因素一是没有搞好胚体预养,二是入釜升温升压过快。

在生产加气砌块过程中, 通过生石灰提供有效的Ca与含硅材料中的SiO2和Al2O3进行充分的水热反应, 生成水化硅酸盐和水化铝酸盐而获得强度, 同时参与铝粉发气反应。反应过程中释放出大量的热能, 使坯体温度达到78℃~88℃, 使坯体在静停硬化阶段得到自然养护,在单位时间里释放出的热量过大, 又会影响养护的效果。

标签

最近浏览:

'); })();
